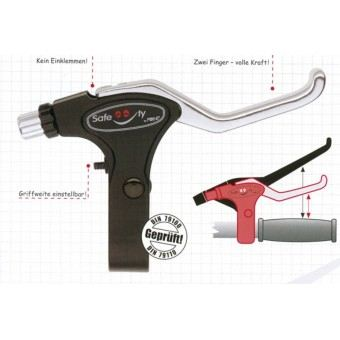

Fonction de la poignée

Animation de la fonction de la poignée de freinage :

Questions:

•Tracer sur la photo du document réponse les forces et en respectant les proportions de l’animation.

•Mesurer les distances dA et dB sur le VAE puis tracez les sur la même photo (ces deux distances représentent les "bras de levier" de et ).

•Calculer la valeur de FB en daN en suivant la démarche proposée dans le document réponse.
