Fonction du maître cylindre

Animation de la fonction du maître cylindre:

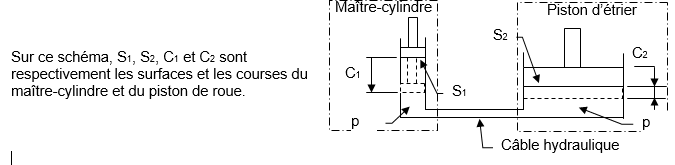

La fonction de ce système est exactement opposée à celle d’un vérin : transformer l’énergie mécanique de translation en énergie hydraulique.

Questions:

oEcriver, sur le document réponse, la formule qui permet de calculer la force exercée par la tige d'un vérin en fonction de la pression.

oDéduiser, sur le document réponse, la formule qui permet de calculer la pression du liquide de frein en fonction de force exercée sur le piston du maître cylindre.

Il nous manque la valeur de la surface active pendant le mouvement. Cette valeur se calcule avec le diamètre d’alésage recevant le maître cylindre.

Vous allez la mesurer sur le logiciel SOLIDWORKS car il est déconseillé de démonter le dispositif réel.

Lancer SOLIDWORKS et ouvrer le fichier assemblage "Maître cylindre" après l'avoir décompressé, situé dans les "Ressources complémentaires".

Réalisez une coupe avec le bouton "vue en coupe" en utilisant le "Plan 3" comme référence.

Commencer par mettre en mouvement la poignée : sélectionnez l’outil " ", puis manipuler la poignée pour voir le piston bouger dans le boîtier.

oRelever à l'aide du logiciel SOLIDWORKS la valeur du diamètre de l'alésage du maître cylindre (D1) qui est le diamètre de l’alésage de la pièce "cuve<2>" mais également le diamètre extérieur de la pièce "piston<1>".

oCalculer la surface active du piston (S1).

oCalculer la valeur de la pression p générée par le maître-cylindre dans le liquide de frein.

oFermer le fichier.
