Modélisation des Forces

Nous avons déjà vu (en première) que les actions mécaniques (et plus particulièrement les forces) peuvent être de  deux types :

-les actions mécaniques de contact,

-les actions mécaniques à distance,

I) Les actions mécaniques de contact:

C’est l’action d’un corps sur un autre, donc dès qu’il y a contact (et donc liaison), il y aura action.

Hypothèse :  le frottement sera négligé.

• Action due à un contact ponctuel (charge concentrée):

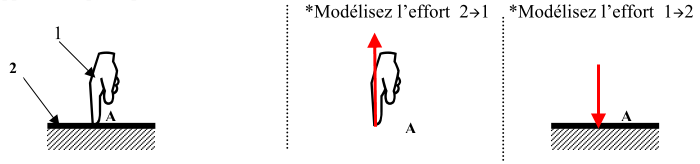

Rappel sur le principe des actions mutuelles :

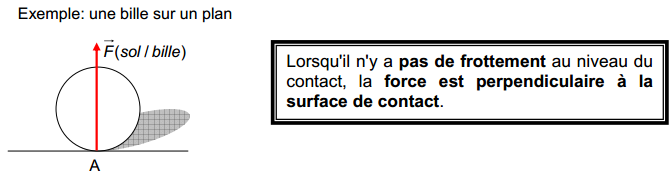

Direction de l'effort:

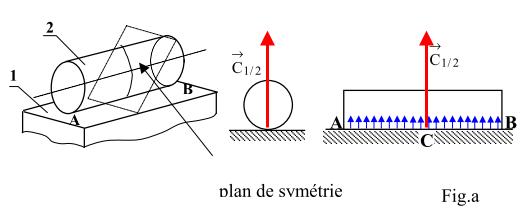

• Action due à un contact linéique

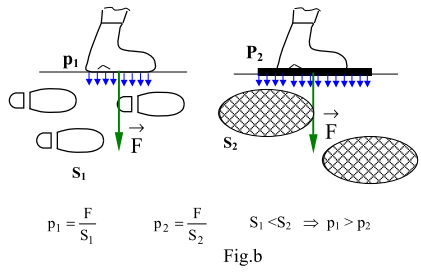

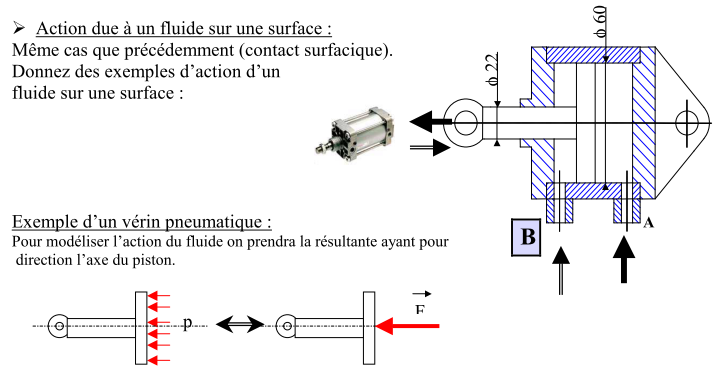

• Action due à un contact surfacique

II) Les actions mécaniques à distance:

• Effet de la gravitation:

Les forces de pesanteur (poids) sont dues à l’attraction de la terre. Le poids d’un corps, de masse m, est représenté par un vecteur dont les caractéristiques sont les suivantes :

• Point d'application G: centre de gravité du solide,
• Direction: à la verticale de la position terrestre,
• Sens: vers le centre de la terre,
• Module: P = m.g avec P en Newtons, m en kilogrammes, g = 9,81 m.s-2

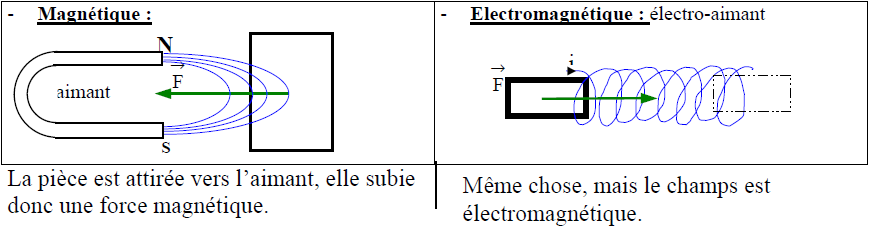

• Effets magnétiques et électromagnétiques:

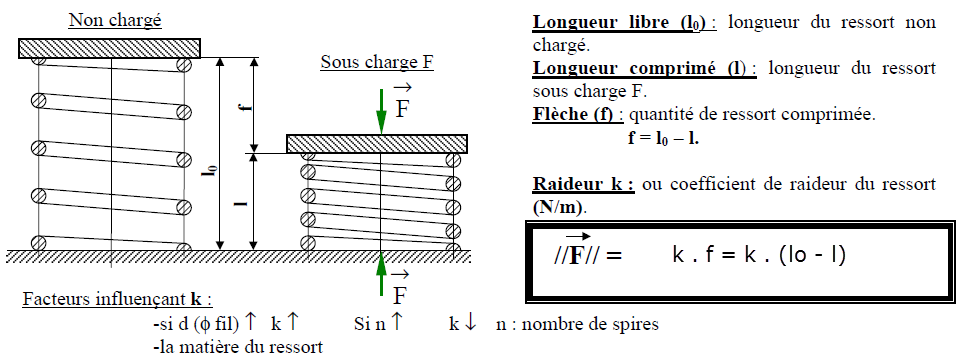

• Actions mécaniques dues à un ressort (de compression):

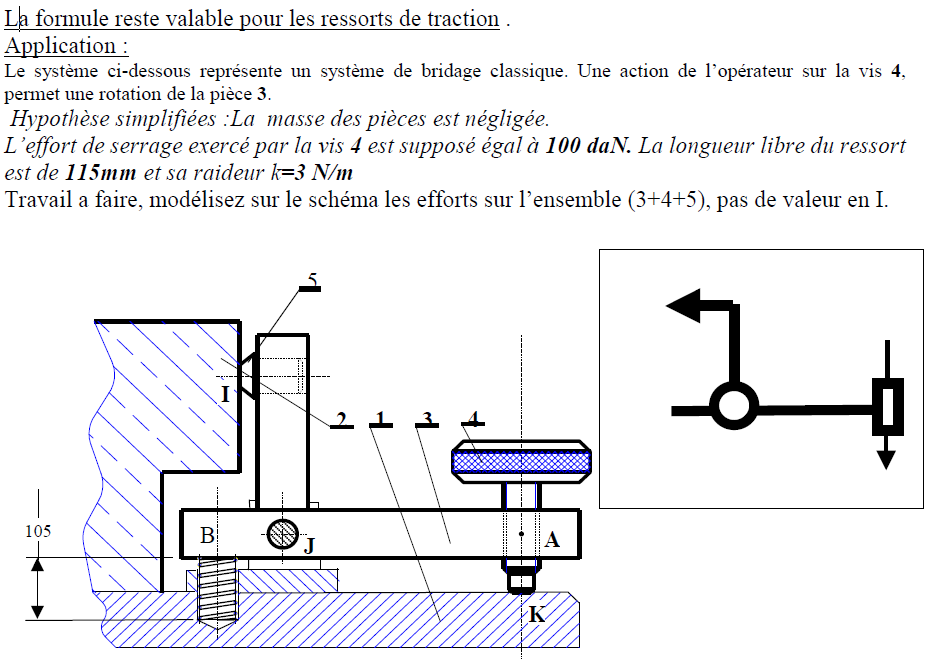

Application:
