Implantation de panneaux solaires
|
On désire implanter un panneau photovoltaïque sur le toit de la maison.

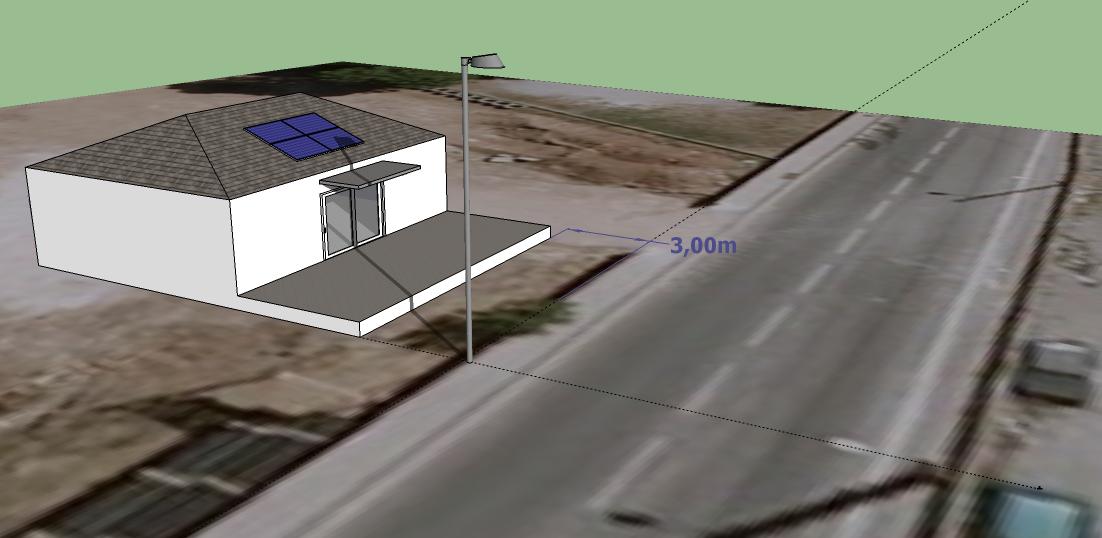

- Implanter le candélabre comme indiqué ci-dessous. Implanter l'ensemble des 4 panneaux au milieu du toit côté sud et le plus bas possible de manière à ce qu'il n'y ait aucun masque (zone d'ombre) tout au long de l'année.
- Mesurer l'inclinaison du panneau photovoltaïque par rapport à l'horizontale.
- À partir de la documentation technique du panneau photovoltaïque relever les valeurs des caractéristiques suivantes :
- puissance maximale STC ;
- type des cellules photovoltaïques utilisées.
- Préciser les valeurs des conditions standards de test (STC) ? Calculer la puissance maximale totale de l'installation dans ces conditions.
- À partir du site photovoltaïque.info suivant répondez aux questions suivantes :
- citer les deux types de branchement d'une installation photovoltaïque raccordée au réseau que l'on peut réaliser dans l'habitat ;
- donner les valeurs du tarif d'achat par EDF en prenant en compte la puissance calculée à Q.13 dans les cas d'une intégration simplifiée au bâti et dans le cas d'une intégration au bâti.
- À partir du site Calsol, effectuer une simulation afin de déterminer la durée de retour sur investissement de l'installation photovoltaïque considérée. On prendra en compte les valeurs suivantes :
Albédo :
|
0 % (cas le plus défavorable)
|
Investissement initial :
|
3,4 €/W (coût moyen du photovoltaïque en France par W installé)
|
Taux de subvention (réduction d'impôt) :
|
11 % du coût total de l'installation
|
Rendement de conversion :
|
75 % (panneau normalement ventilé)
|
Coût de la maintenance annuel :
|
2 % de l'investissement initial
|
Taux d'inflation sur le tarif d'achat :
|
0 % (cas le plus défavorable)
|
Taux d'actualisation de l'argent :
|
2 % (taux moyen de l'année 2012 en France)
|
Durée de vie de l'installation :
|
20 ans (durée pendant laquelle EDF à obligation d'achat)
|
Renseigner les autres champs en tenant compte des caractéristiques de l'installation réalisée (lieu géographique, inclinaison, technologie utilisée pour les panneaux, etc).
- Déterminer la durée du retour sur investissement dans le cas d'une intégration simplifiée au bâti et dans le cas d'une intégration au bâti. Conclure sur l'intérêt économique et écologique de l'installation de panneaux photovoltaïque.
