1. Mise en situation

Un des enjeux primordiaux pour la préservation de notre environnement est de diminuer considérablement la consommation d’énergie de nos habitations.

Il existe une réglementation thermique des bâtiments dont le but est de limiter les consommations énergétiques concernant :

• le chauffage ;
• la production d'ECS ;
• l'éclairage ;
• la climatisation ;
• les auxiliaires (ventilateurs, pompes...).

La réglementation actuelle est la RT2012.

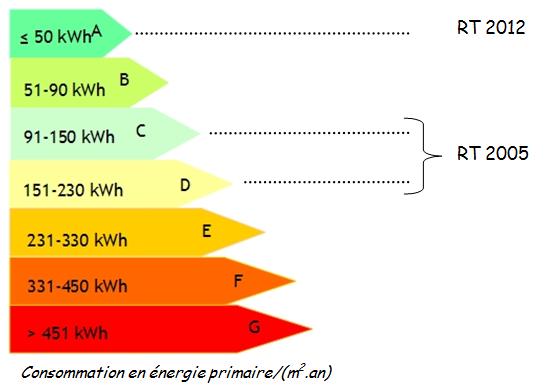

1. À partir de la brochure RT 2012 de l'ADEME (Agence de l'Environnement et de la Maîtrise de l'Énergie), préciser l'innovation majeure introduite par la RT 2012 par rapport à la RT 2005.

1. Préciser en quoi consiste la démarche bioclimatique.

1. Modélisation d'un volume simple

On souhaite évaluer les apports/déperditions thermiques d'une baie vitrée dans le cas d'une maison répondant à la norme RT 2012 qui serait implantée près du lycée François Villon.

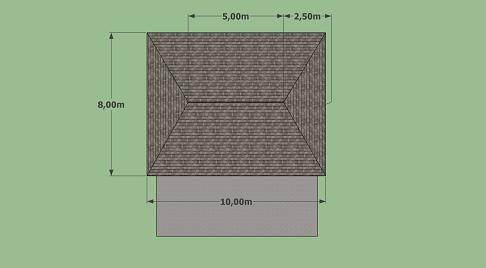

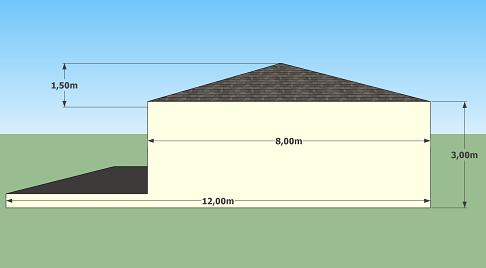

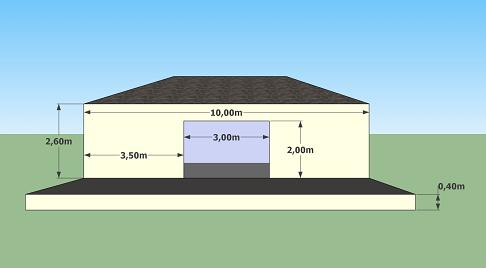

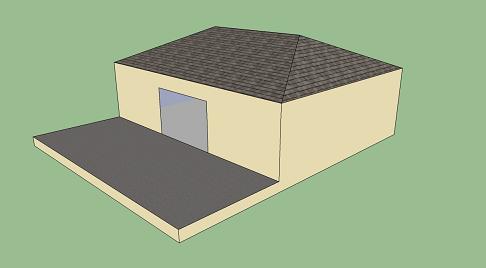

• À l'aide du logiciel Sketchup, réaliser le modèle 3D de la maison conformément aux plans et textures suivants (commencer par  la dalle) :

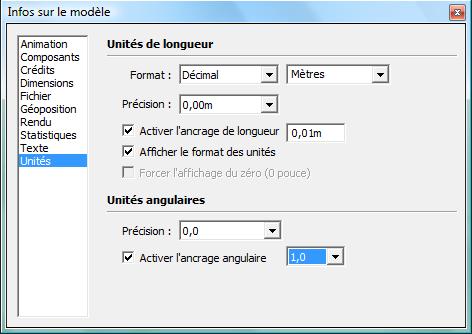

Aidez-vous du tutoriel Sketchup pour réaliser les tracés aux dimensions réelles (partie 8) et assurez-vous que l'unité choisie est bien le mètre au format Décimal avec une précision égale au cm (Menu Fenêtre → Infos sur le modèle). Réduire l'ancrage angulaire à 1° :

• Enregistrer le fichier suivant "baie_300x200.skp" dans votre répertoire "Mes Devoirs" puis importer-le sous Sketchup (menu Fichier → Importer...).

• Insérer le composant "baie vitrée" au niveau de l'ouverture de la maison.

1. Géo positionnement

On veut implanter la maison à proximité du lycée François Villon.

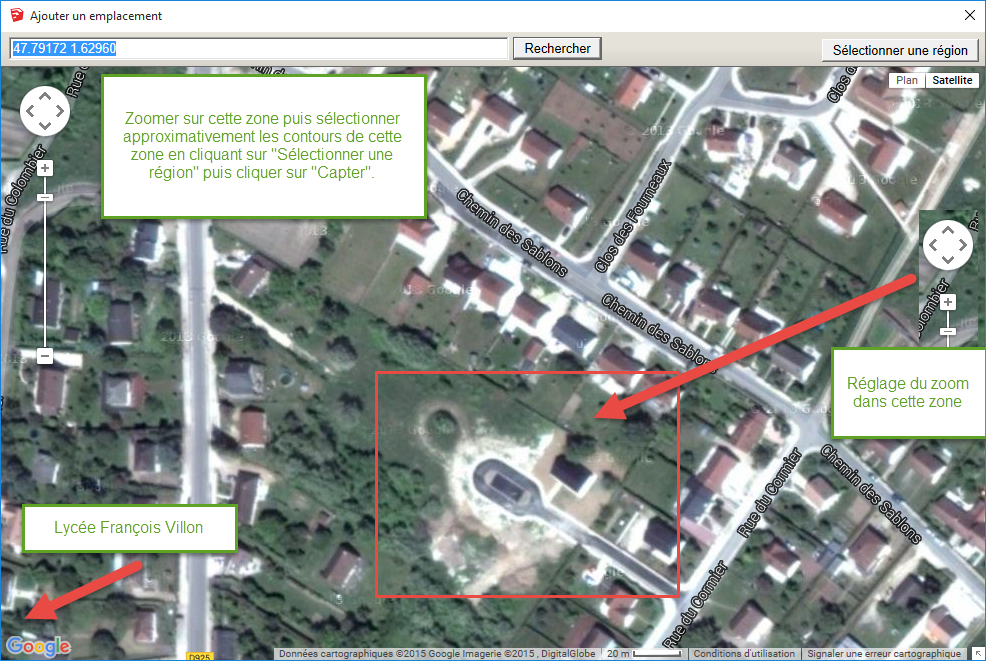

• Dans le menu Fichier de Sketchup choisir Géoposition → Ajouter un emplacement. Taper "47.79172 1.62960" dans le champ "Rechercher" puis cliquer sur le bouton "Rechercher".

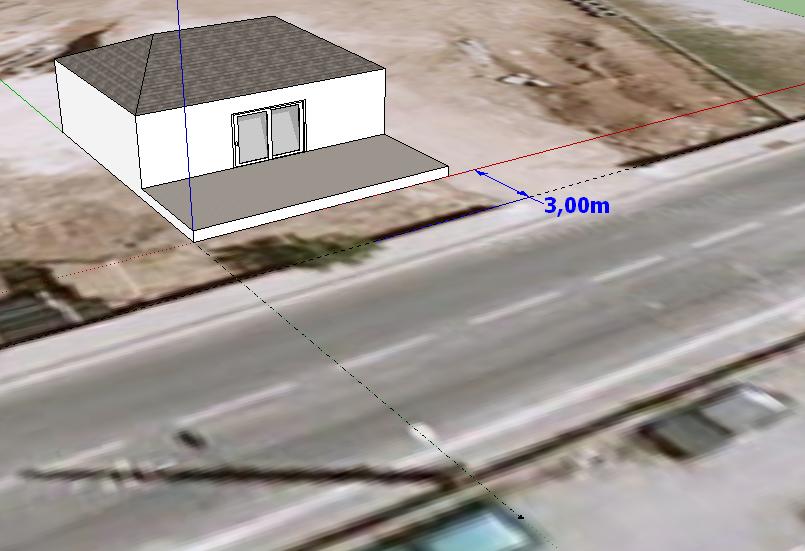

• Repositionner votre maison de manière à ce qu'elle se retrouve parallèle à la route tout en respectant les cotes et alignements indiqués ci-dessous :

Astuces Sketchup :

• pour sélectionner tout votre maison triple-cliquer sur l'une de ses faces ;
• pour créer un groupe d'objets, clic gauche tout en maintenant la touche ctrl enfoncée pour sélectionner les objets, puis clic droit Créer un groupe ;
• pour déplacer le repère (système d'axes rouge, vert et bleu) utiliser l'icône ;
• pour créer des lignes guides (lignes en pointillés servant de repère) utiliser l'icône .

Appeler le professeur pour valider votre travail, puis passer à l'activité suivante :
