Matériau adapté?
Matériau adapté? |

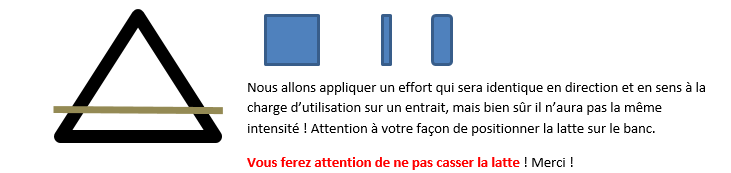

Installer une latte de bois sur le banc DELTALAB. Celle-ci doit être sollicitée en flexion, donc il faut la placer en travers du triangle. Vous choisirez la latte qui s’apparente le plus à un entrait de la charpente (modèle en miniature).
La charge d’utilisation sera appliquée en tournant le volant du banc DELTALAB. Faite vérifier votre installation par votre professeur avant de commencer le chargement.
•Tracer la courbe : effort de chargement de l’entrait en fonction de sa déformation. Arrêter le chargement après 5 prises de mesures. (de 0 à 500 N). Que remarquez–vous ?
•Faire pivoter la latte de 90°, et tracer la nouvelle courbe. Que remarquez-vous?
Conclusion:
•Compléter la phrase:
Le bois utilisé dans les charpentes est léger et …………………………………………. Ceci permet à la charpente de répondre aux sollicitations en se …………………………………. L’élasticité est une propriété de chaque ……………………………….. On peut reconnaître ainsi un matériau par la ……………………………………………………………………………………………………………….
•Influence de la position de la section par rapport à la direction de la charge.
