Identification des sollicitations
Identification des sollicitations |
On cherche à connaître la façon dont sont sollicités les éléments de charpente.
Le tableau ci-dessous, présente les différentes formes de sollicitations des poutres:
|
|
|
|
Flexion simple |
Torsion simple |
Traction simple |
|
force suivant l’axe y |
moment autour de l’axe x |
Force suivant l’axe X |
|
|

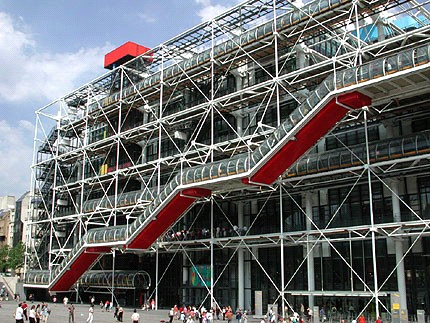

On peut aussi composer les sollicitations. Par exemple la flexion – torsion… Observez la vidéo qui vous présente les sollicitations sur la structure du centre Beaubourg à Paris.
|
||
Compression simple |
|||
force suivant l’axe X |
|||
Pour chaque type de sollicitation vous remarquerez la direction de l’action mécanique, et la déformation engendrée sur la poutre.
Un moment est une action mécanique qui tend à entraider un objet en rotation autour d’un axe. Pour qu’un moment agisse sur un solide, il faut une force, et un bras de levier.
|

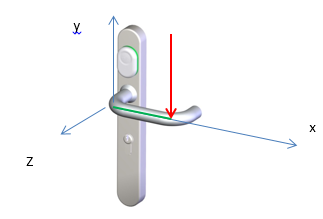

Par exemple : pour manœuvrer une poignée de porte, il faut exercer une force, celle-ci agissant sur un bras de levier. Le bras de levier est la distance séparant la direction de la force, et l’axe de rotation de l’objet. |
•La charge d’utilisation L s’exerce sur les entraits de la charpente. On suppose que cette charge L est verticale, dirigée vers le bas, et que son intensité est de 2370 N sur chaque entrait. Elle s’applique au point milieu de chaque entrait.
•Représenter cette charge L sur un schéma. Représenter également, selon vous, les actions qui s’opposent à cette charge L pour que l’entrait puisse être en équilibre statique. En déduire quelle est la sollicitation des entraits.
