Choix d'un matériau pour le charmon mobile
Choix d'un matériau pour le charmon mobile
Objectif : Identifier les critères permettant d'effectuer un choix de matériaux à partir d'une base de données (CES EdUCPACK) dans le respect des contraintes du cahier des charges.

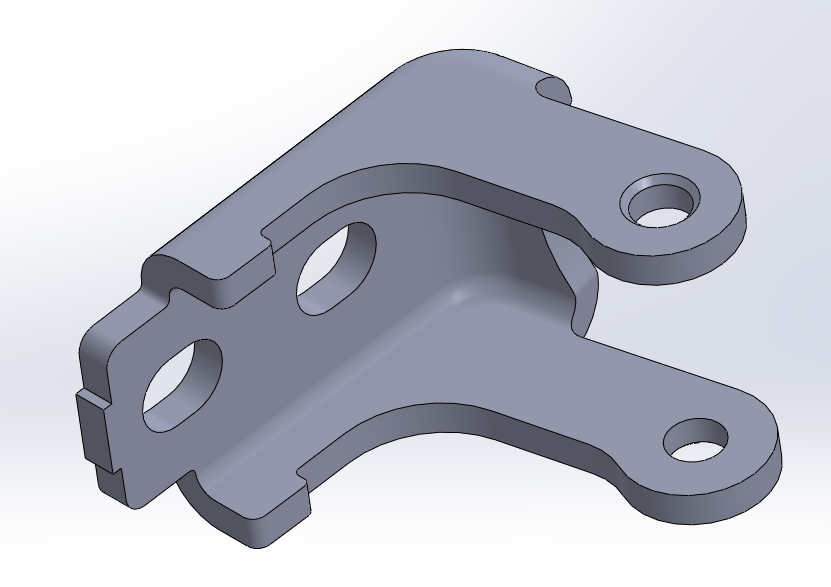

Nom de la pièce : Charmon mobile (SolidWorks: Contre porte G)
Fonction : Assurer l'ouverture de la portière
Famille de matière, conditions d’obtention, de fonctionnement, de vie et de recyclage |
Procédés et familles de propriétés CES |
Propriétés déterminantes à comparer et à limiter dans CES Selector |
Matière plastique |
Univers matériaux |
Polymère Thermoplastiques |
Moulage par injection |
Mise en forme |
Moulage injection |
Une partie est assemblée par des vis en acier. |
Propriétés mécaniques |
Limite élastique élevée |
La pièce ne doit pas se déformer pour assurer une bonne ouverture-fermeture. |
Propriétés mécaniques |
Rigidité élevée |
Le nombre d'ouverture fermeture peut être élevé. |
Propriétés mécaniques |
Limite de fatigue élevée |
Fabrication en série moyenne, volume pièce faible - coût matière moyen - la matière doit être recyclable. |
Propriétés générales Propriétés environnementales |
Coût moyen au maximum Recyclable |
Compléter le tableau et faites un choix de matériau à l'aide du logiciel CES Edupack.
Attribuer le matériau sélectionné à la contre porte sous SolidWorks.
A l'aide des outils de SolidWorks, déterminer la masse ainsi que le volume de matière utilisée dans la contre porte.
